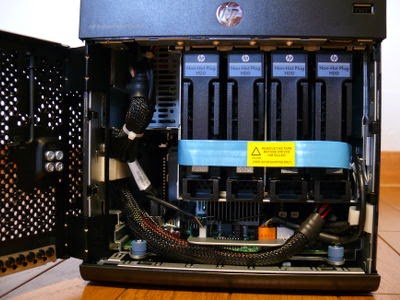

さて、サーバ機(ProLiant MicroServer N54L)の扉に鍵を挿しこんで、開けてみる。

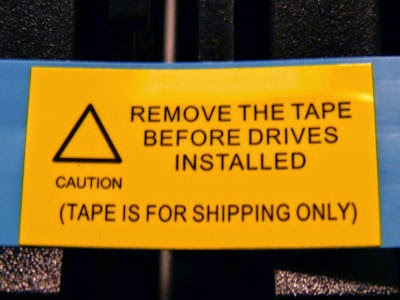

言われなくても、ドライブ入れるには、どうやってもこのテープを取ることになると思うんですが。

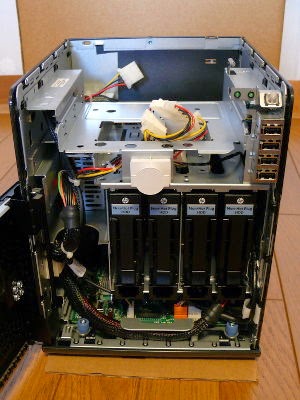

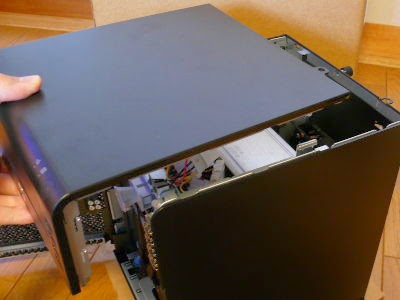

更に、上蓋を取る。後ろのネジをグリグリ外して、上蓋を前面にスライド。
(ネジが完全に取れないようになってるのは、とっても好感触。)

因みに、扉も開けた状態で上に上げると取れる。

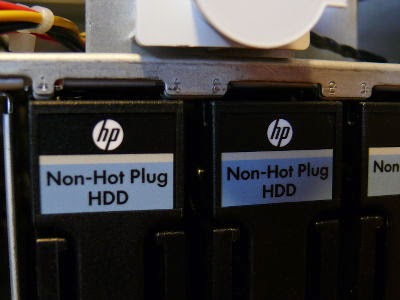

さて、４台のHDDは、どっちが１番めか？それは、ベイの上部に打刻された数字を見れば分かる。ちょっと汚くて見難いけど。

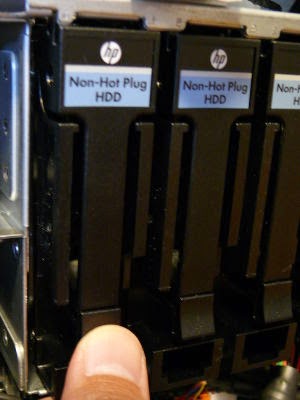

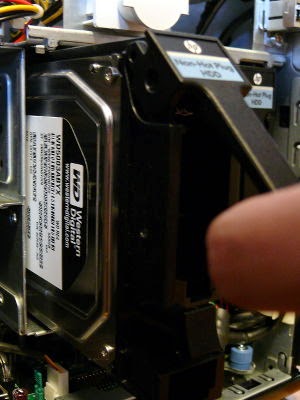

レバーを引いて、取り出す。良かった。HDDが入ってた。

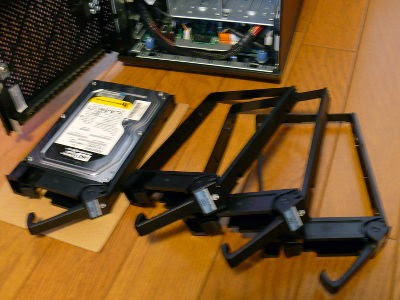

とりあえず、全部取り出す。もしかして間違って2本入ってたりしないかな？

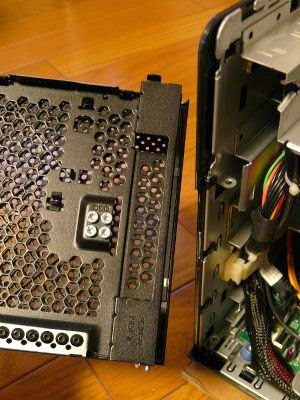

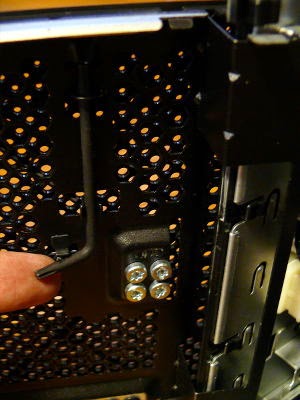

さて、HDD本体を枠から取り外す。工具は、前面扉の裏に付いている。う〜ん。親切!!

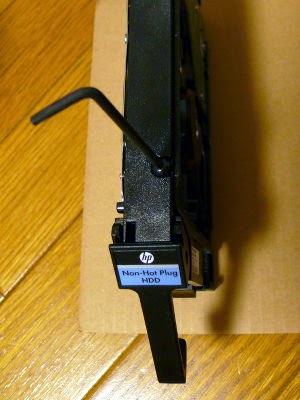

おもむろにレンチを突っ込んでネジを取り外す。

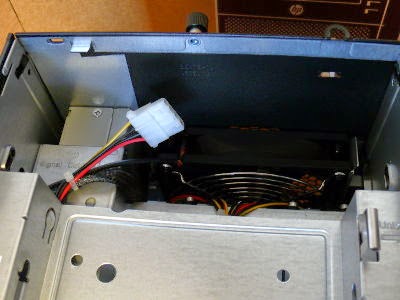

取り外したら上面に設置。でも、電源のコネクタが4pin(大)オス型で、変換が必要。SATA 15pinメスへの変換が必要だ。あと、SATAのケーブルも必要。

さらに、HDDの固定には、スペーサーも必要。

でも、スペーサーはなくてもいいかな？そんなに移動させないし。

SATAケーブルは、本体下部のマザーボードに挿し込む。
でも、マザーボードを取り出さないと、挿し込めない。

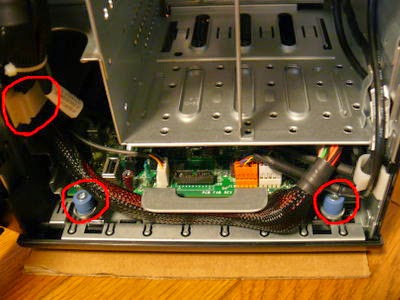

 左の赤丸の部分に、ケーブルを止める金具があるので、外す。

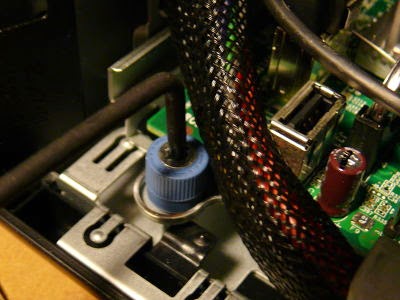

で、下２箇所のネジを外す。

 固く締まっているので、付属のレンチを使用。このネジも緩めても完全に外れない。

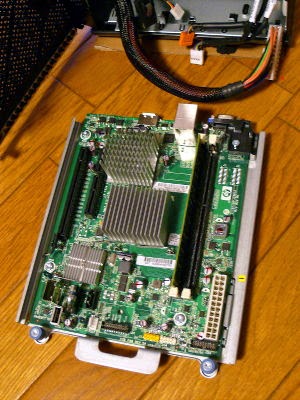

 ケーブルを抜きまくりつつ、全体が取り出す。

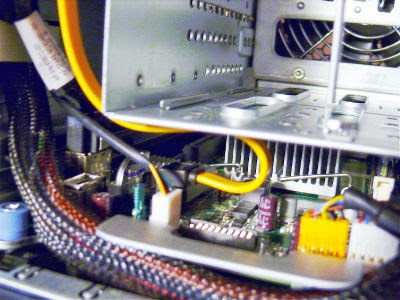

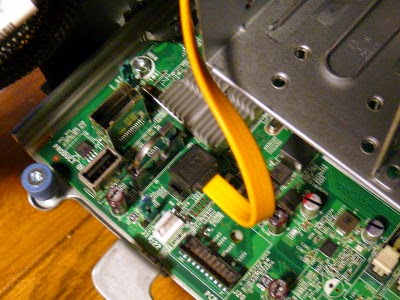

でも、こんな感じで挿すだけなので、全て取り出す必要はない。
因みに、左側にUSBのコネクタがあるので、これを使って起動用のUSBキーを挿すのも一考。

マザーボードを元に戻すとこんな感じ。

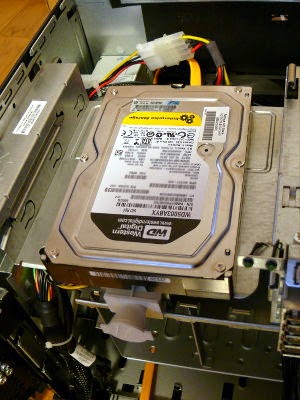

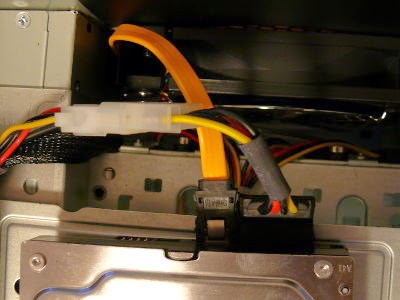

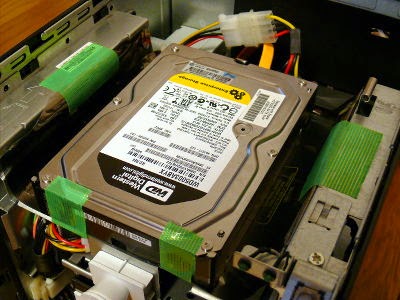

 ハードディスクを上に置いてそれぞれのけエーブルをつなげば、とりあえず起動できるじようたいに。

また明日。

最後、文面が少々乱れておりますが、若い秘書の入力のせいですので、多めに見てください。

さて、最後は、宣伝。

さて、フィルムをめくって、セットアップは ほぼ完了した。

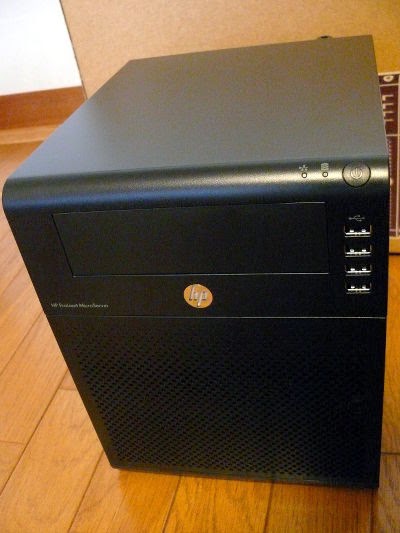

残った少しばかりの作業を続けていく前に、ProLiant MicroServer N54Lをじっくりと見ていこう。

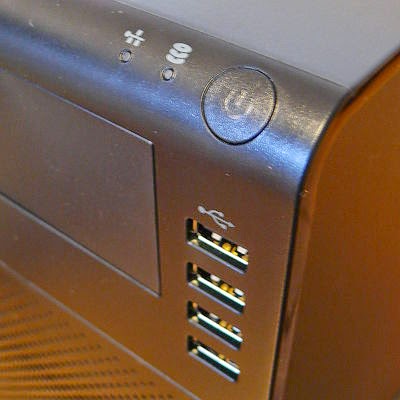

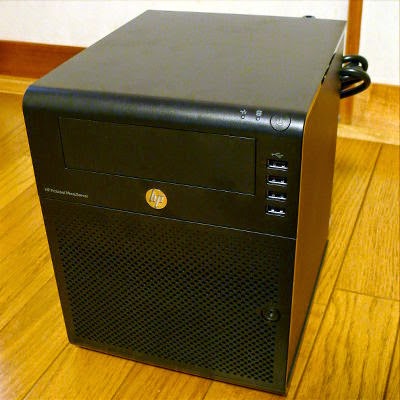

まずは、全面右上。

電源ボタンと、ネットワークとドライブのアクセスランプ、USB端子が４個。
全面上部は光学ドライブ用の開口部。ただし、買ったモデルに光学ドライブは付いていないため、ただの目隠し。

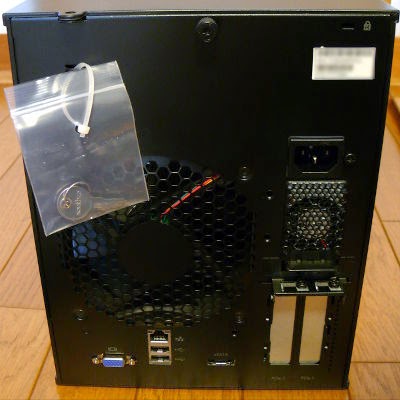

続いて背面。

まず、左上にぶら下がっているのは、全面扉の鍵。
左中央には、でっかいファンが１つ。ちょうどHDD４台の背面に位置している。
その下には、左からアナログRGBモニタ、ネットワークコネクタ、USB端子２個、eSATA端子。
右側は、上からシリアルの書かれたシール、AC電源端子、電源ユニットのファン、PCI-express２箇所（x1：１個、x16：１個）。

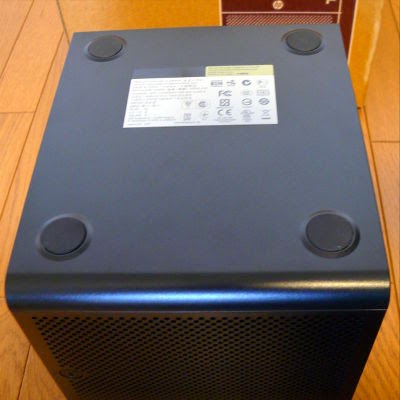

そして底面。

４箇所の薄いゴム足で滑らないようになっている。
中程には、製番だの中国製だのFCCだのCEだの、いろいろ書かれたシール。

ちなみに、側面は特に書くことはない。

さて、鍵穴に鍵を挿しこんで、縦から横に！

オープン！！

中身は、また、明日。（書けたら）

あ！宣伝。宣伝。
今回の主役は次から購入可能！

HDDの空き領域が、RAWファイルの写真のためにあと僅か。
NASを買うのも高いし、安いサーバ機ないかなあ。
と、そこから始まったサーバ機更新プロジェクト。

という理由付けをして衝動買いしたサーバ機(hp ProLiant MicroServer N54L)が、（2枚の不在通知の投函の後）届いた。（すいません、クロネコヤマトさん。）

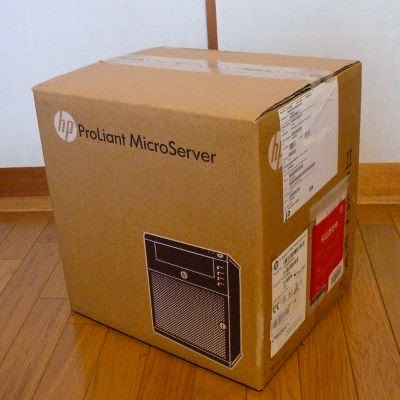

普通のタワー型ではないので、ダンボールも小さい。
（喫煙者がいないため、比較用のタバコはありません。）
因みに今のサーバは、NASサーバとして使っていないため、ノートパソコン。
とりあえず助手（若い女の子）を使って開けてみる。

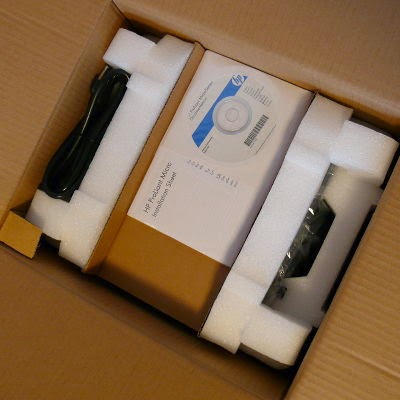

開けると、緩衝材の上に次の物が入っていた。

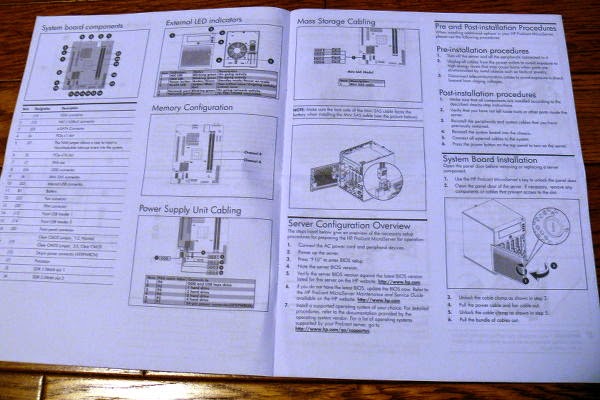

簡易マニュアル（中身は英語）

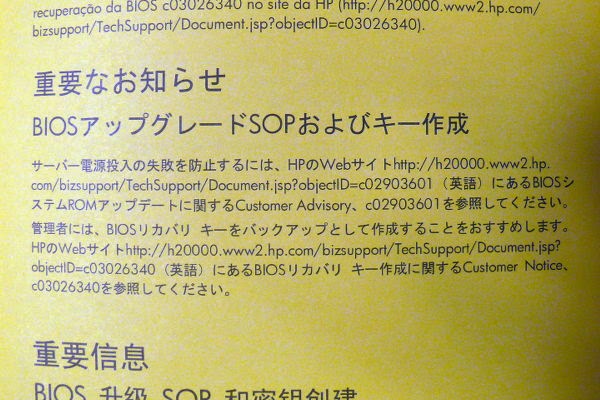

重要なお知らせ（中身は多言語）
CD（中身は多言語マニュアル？）
AC電源ケーブル（中身は銅線）

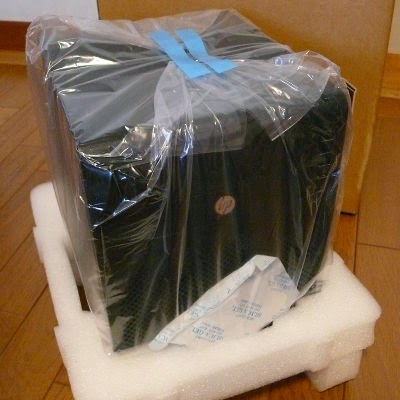

続いて本体を出してみる。どでかいシリカゲルと共に本体が収められている。

ちゃっちゃとビニルを取り払う。
なお、外装は全面プラッチックプラスチック。
（写真は傾いているが、実機も家の床も傾いてはいない。）

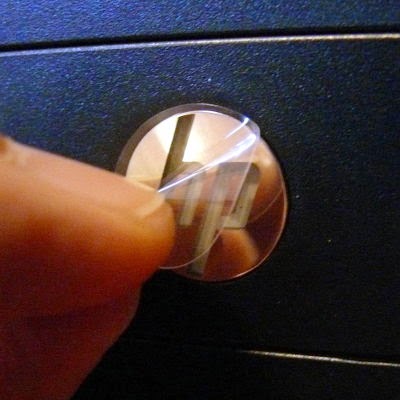

最初にやること。それは、こちらを、

こうすること。
